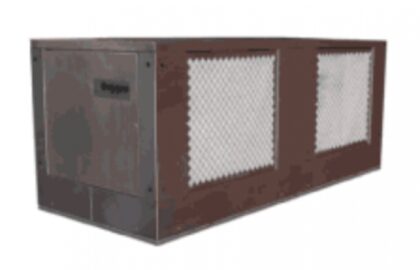

Module soufflant MX
Existe en 2 versions :
- Type AC : version de base sans régulation automatique de la vitesse du flux en fonction de l’encrassement des filtres
- Type EC : version avec régulation automatique de la vitesse du flux et moteur à courant continu (consommation électrique et niveau sonore plus faible)
Avantages
- protection totale du produit
- assemblage aisé
- conforme NF X 44 101 et X 44 102
- système d’étanchéité active
Applications
- Manipulation de poudres, antibiotiques
- Protection de manipulations stériles
- Protection de fermenteurs, incubateurs, spectrophotomètres
Principe
Ce module permet de protéger une zone en classe 10 (norme US Federal Std 209 D).
L’air est filtré successivement au travers d’un préfitre puis d’un filtre absolu HEPA.
Cet air est alors propulsé dans le volume de travail à une vitesse de 0,45 m/s.
Les modules sont assemblés pour couvrir la surface nécessaire.
Construction
- Caisson en acier inox 304L brossé.
- Grille de diffusion en aluminium anodisé.
- Ventilateur centrifuge monophasé (triphasé sur demande).
- Filtre HEPA type H14 (efficacité 99,999% a 0,3μ)
- Pré-filtre type G3 (efficacité 85% gravimétrique).
- Alimentation 230V-50Hz.
Dimensions
| Type | Dimensions L x P x h mm | Débit m3/h |
|---|---|---|
| MX 6/6 | 68 x 68 x 60 | 700 |
| MX 6/10 | 68 x 100 x 60 | 1000 |
| MX 6/13 | 68 x 136 x 60 | 1400 |
| MX 6/16 | 68 x 160 x 60 | 1650 |
| MX 8/13 | 83 x 136 x 60 | 1700 |
| MX 8/16 | 83 x 160 x 60 | 2000 |
| MX 10/10 | 100 x 100 x 60 | 1520 |
| MX 10/13 | 100 x 136 x 60 | 2100 |
| MX 10/16 | 100 x 160 x 60 | 2500 |
Commandes
Les commandes peuvent être intégrées sur une face ou déportées dans un boitier de commande a fixer au mur.
Ces commandes comprennent:
- interrupteur marche/arrêt
- voyant secteur
- voyant défaut
- variateur de vitesse (sauf type EC)
- alarme par pressostat (sauf type EC)
Options
Commandes
- régulation automatique du flux pour compenser l’encrassement des filtres
- commandes déportées dans un coffret à fixer au mur
- fonction veille ou demi-vitesse
Contrôle du flux
- manomètre de contrôle de l’empoussièrement des filtres
- indicateur de vitesse à affichage digital
- indicateur de vitesse à affichage digital à 2 seuils d’alarme ajustables
Eclairage
- réglette d’éclairage 18 W, long 675 mm, étanche à la poussière
- réglette d’éclairage 36 W, long 1250 mm, étanche à la poussière
Accessoires
Obturation des faces externes
- petit panneau d’obturation
- grand panneau d’obturation
- petit panneau préfiltre
- grand panneau préfiltre
Guidage du flux
- porte-rideaux longueur 68, 83, 100, 138 au 160 cm
- rideaux PVC épaisseur 2mm, largeur 200mm
- rideaux PVC épaisseur 0,4mm, largeur 300mm
- rideaux PVC antistatiques épaisseur 0,4mm, largeur 300mm
Support des modules
- pieds supports 60×60 mm montés sur vérins de mise à niveau
- pieds supports 60×60 mm montés sur roulettes crientables
- barres de renfort 60×60 mm
- esses de fixation par élingues
- système de fixation par tiges filetées et chevilles béton
